SilverStone TJ10
SilverStone TJ10同型機TJ09，曾在06年Maximum PC組建DreamMachine時選為其機殼之一，同系列被選為DreamMachine的機殼也包含TJ03、TJ07、TJ11，在TJ07推出的隔年也將TJ09、TJ10推出，與舊代水冷王TJ07不同的是TJ09不再以水冷為主要訴求，但還保有可安裝水冷的空間可讓玩家改裝。
而這次入手的TJ10與TJ09不同在於，TJ10多了冰箱門面板，以及一片感覺沒甚麼用的顯卡支撐架，機身幾乎是鋁材打造，顯得當年的高階機殼用料相當厚實，雖然自己是一兩年前才接觸硬體資訊，今日幸運地可以見識早期的經典之一。
↓彩盒外箱加上一些特點說明，另一面與側邊也有一些簡介，但都跟官網上的差不多
↓規格簡述，這裡沒講到重量，網頁上則是標記淨重13KG

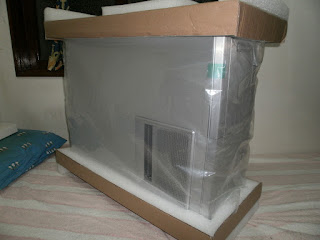

↓取出，此為銀色非透側版本
↓外殼以鋁板包覆，表面也有做一些髮絲紋處理，與塑膠面板的質感高下立分
↓拿手邊幾個機殼做比較，從左到右是Thermaltake Chaser A31、SilverStone RV03B-W、SilverStone TJ10
Thermaltake Chaser A31是標準的Middle-Tower，相比之下小了一號，TJ10與RV03B-W體積差異不大，但TJ10機身長度長了一些
↓前面板上半部是冰箱門，將其打開，可以見到四大一小外露的配置
↓面板的正面貼上SilverStone品牌標誌，開機、重置與燈號在右下方
↓機殼I/O在上方，分別為USB x2、1394、麥克風與耳機孔，平時不用時可以將其蓋上
官方也因應USB3.0使用者的需求，販售額外升級套件，以及推出包含USB3.0的新版本
↓側板右下有一處網孔，設計給硬碟區來獨立散熱，另一側的相對位置也有同樣的開孔
↓後方除了標準中塔型結構，上方還多了一塊加裝風扇的空間
↓下方開了下置電供的進氣口，以及硬碟區的通風口，濾網式孔徑比較大的鐵網，要過濾細微的灰塵就還要另行改裝進氣過濾網
機殼腳座使用大塊音響腳座，但高度不高
↓內部一覽，區域劃分與現在的機殼差別不大
↓後方配有一顆120mm尺寸風扇，下方7個PCI檔板使用普通螺絲固定
↓上方備有兩個風扇固定模組，可以免用螺絲裝上120mm風扇兩顆
這個空間目測應該也可裝下2D尺寸水冷排，但要搭配橋接套件才能安裝
↓下方電供安裝位置有襯上橡膠軟墊
↓5.25吋裝置安裝要使用螺絲
↓硬碟架分成上下兩個區域，每一層可以立著裝三顆3.5吋硬碟，鎖點內側也有貼上防震用的橡膠軟墊
↓硬碟區的散熱就靠它，與上方風扇模組相同，可以裝上一顆120mm風扇
利用底部與側板的網孔，搭配風扇形成獨立一區對流的空間
↓而系統的主進氣風扇設在硬碟區後方，閃過了硬碟架的位置
讓進氣可能被障礙物打散的風流降到最低，可以直接對著顯卡來吹拂散熱
↓前風扇外露的網孔，側板在對應的區域有做簍空處理，使風扇可以直接從機殼外吸取冷空氣
這個特點在TJ11上也被繼承下來
↓前I/O的端子只有簡單三條
↓此機殼還可以將主機板安裝底板直接拉出，除了方便安裝還可以獨立當作裸側架使用
↓鈑材的厚度可參考，左是機殼側板，右為主機板安裝底板
↓配件很簡單，就是一包螺絲與沒幾頁的說明書
↓接著就花點時間裝機，過程就跳過不說了，看了這張圖我才發現沒接上光碟機
由於沒背板整線孔，早期的背板空間也不夠，線材只好貼著一旁，盡量別擋住進氣風扇
主機板最大可以裝到E-ATX尺寸，標準ATX裝上後旁邊還有一大片區域可用
顯卡裝上鄉民的長度30公分我想是沒問題
塔型散熱器大概能上高度165mm，缺點就是會底板抽出來裝好塔散，要裝回去時會卡到左側樑柱
好在那根梁柱是可以拆的，先拆下來再裝回主機板，問題就不大
↓最後是前方的燈號，電源與硬碟燈都是藍光
TJ10已經上市有數年的時間，有些現有方便安裝的措施當時還沒被應用上，安裝整台還是得使用起子，內部寬敞的優點也讓裝機不會礙手礙腳，外表也充分表現鋁殼所具備的穩重與金屬色澤。
雖然當時的創新系統風道帶給散熱上的優勢，但是在替換風扇上，卻顯得相當麻煩，必須將內部構造拆解到一定程度才可將進風模組拆下更換，對於想時常替換散熱的玩家屬於一項惱人的拆裝設計。
感謝你看完這篇文章。
